- 45° 및 90° 엘보(SKU FP-45Ti)
- 2.1m 직관 키트 FP-21Ti
- 고온 실리콘 실란트 600 °C
- 샤피 + 120mm 홀쏘(금속)
- 파이프 이음매용 롤러 또는 스크루드라이버
- 가죽 장갑(폴리에스터는 절대 안 됨)
--------------------------------------------------------------
2. 안전 제일 – 설치하지 말아야 할 때
- 풍속 >25km h⁻¹ – 파이프 기울어짐 위험
- 폴리에스터 캔버스 <400 °C 등급 – 아라미드 잭으로 전환
- 실내 창고 - 환기가 되지 않으면 일산화탄소가 축적됩니다.
--------------------------------------------------------------
3. 올바른 파이프 직경 선택
규칙: 1kW에는 약 8cm²의 출력 면적이 필요합니다.
5kW 스토브 → ∅60mm 파이프(28cm²)
9kW 스토브 → ∅75mm 파이프(44cm²)
불일치로 인해 효율성이 12% 떨어지고 CO2가 증가합니다.
--------------------------------------------------------------
4. 스토브 잭 표시 및 절단
1단계: 텐트를 세우고, 가이라인을 조입니다.

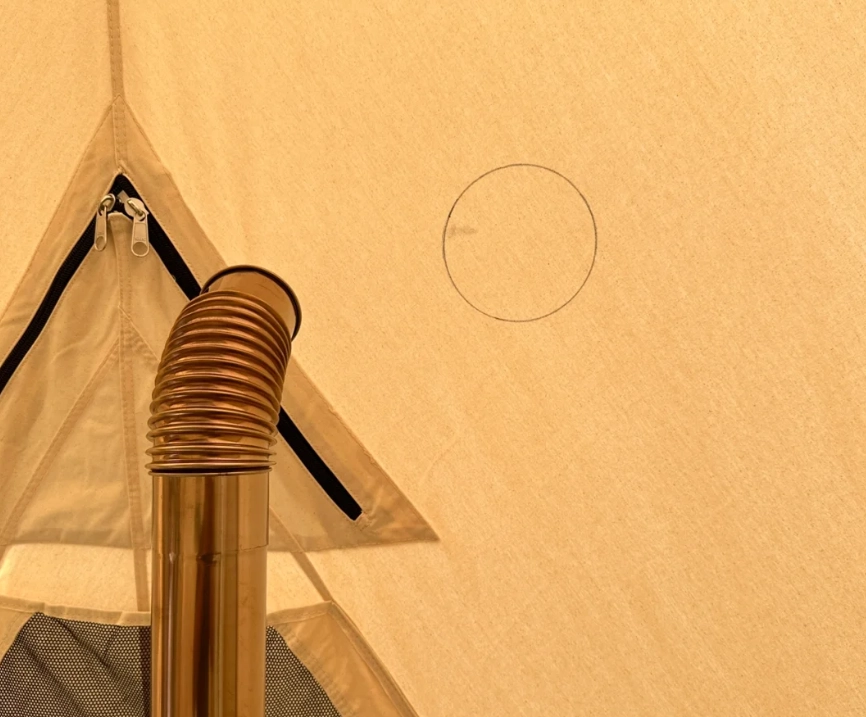

2단계: 정상에서 45° 위쪽 경사면을 측정합니다(빗방울이 많이 떨어짐). 중앙을 표시합니다.
3단계: ∅75mm 파이프의 경우 120mm 홀쏘를 사용하고 칼라 리벳을 위해 5mm 가장자리를 남겨둡니다.
4단계: FP-KIT에 포함된 내화 아라미드 패치를 잘린 부분 주위에 꿰매어 풀림을 방지합니다.
--------------------------------------------------------------

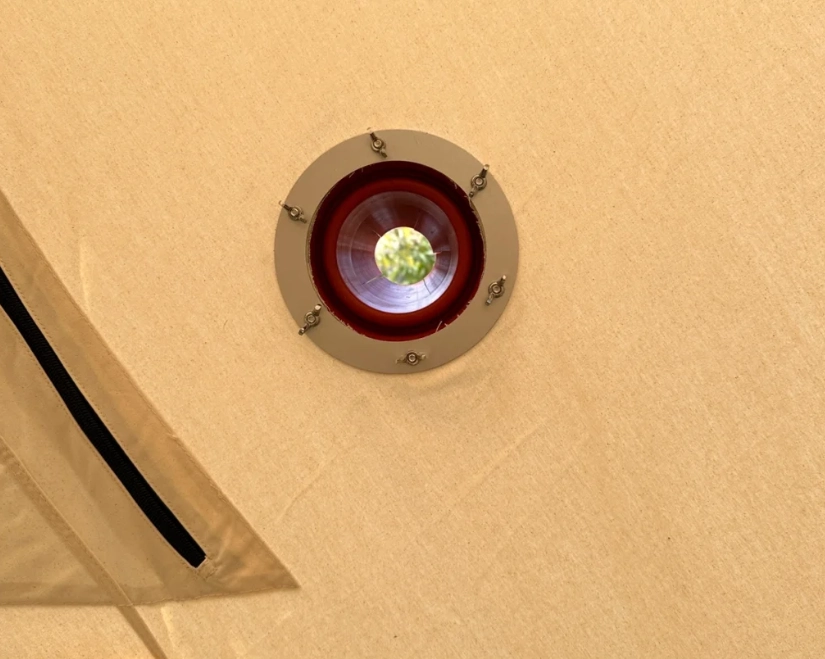

5. 칼라 밀봉 (동영상 45초)

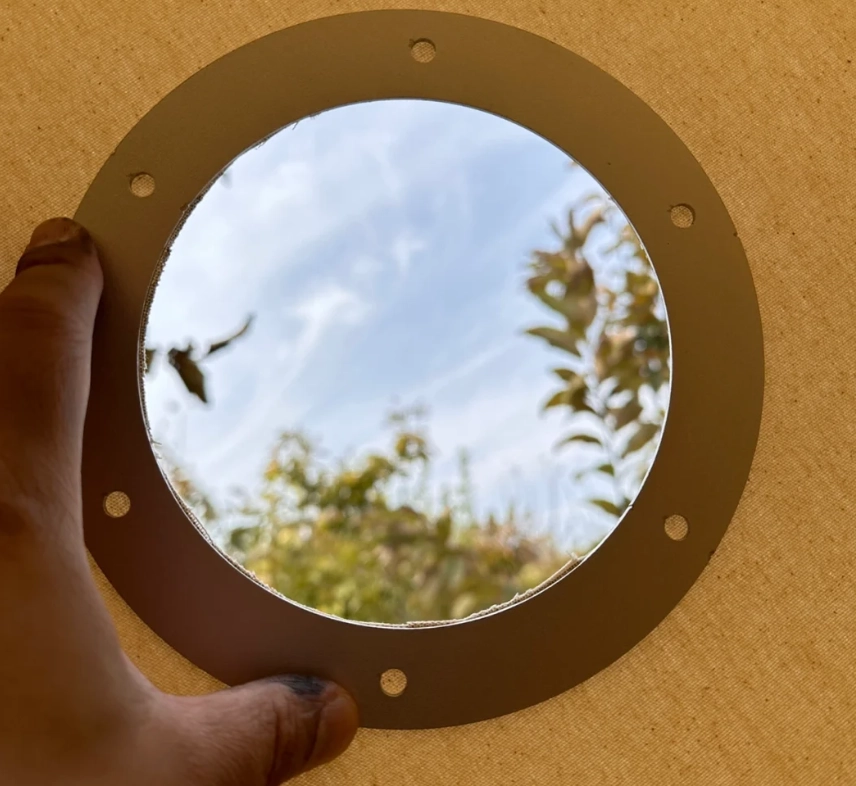

- 캔버스에 스테인리스 칼라를 끼웁니다.
- 백 플랜지 15mm, 리벳 6개.
- 양쪽에 6mm 비드 고온 실리콘을 깔아줍니다.
- 파이프를 삽입하기 전에 30분간 경화시키세요.
|
|
|
|
--------------------------------------------------------------

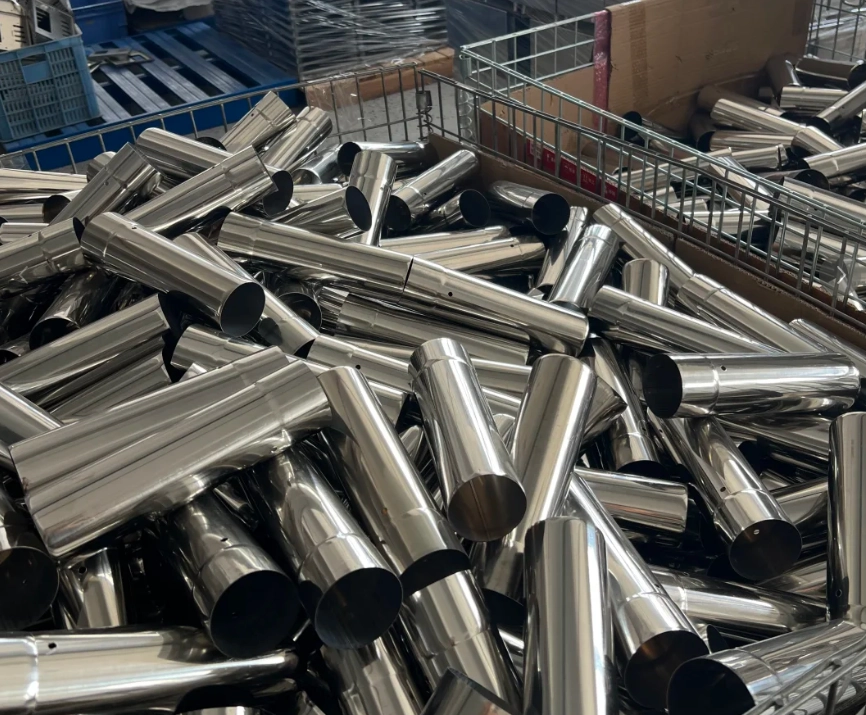

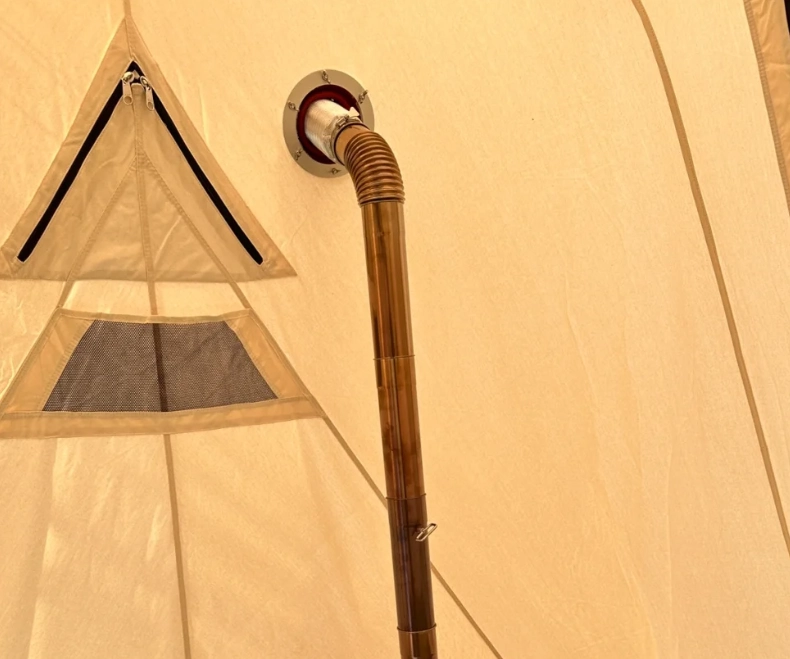

6. 파이프 섹션 조립
팁: 각 조인트마다 최소 30mm씩 겹쳐 놓으세요. 그러면 통풍이 잘되고 안정성이 높아집니다.
레이저로 새겨진 정렬선은 항상 0°의 뒤틀림을 보장합니다(2025년 업데이트).
롤락 솔기가 바람을 향하지 않도록 하여 크리오소트 흘러내림을 7% 줄였습니다.
--------------------------------------------------------------
7. 스파크 어레스터 및 레인 캡 설치
0.8mm 메쉬는 0.7mm 이상의 불씨를 95% 포착합니다.
레인 캡 힌지는 110°로 열려야 뜨거운 가스가 수직으로 빠져나갑니다. 문이 열릴 때 "뒤로 바람이 부는" 현상이 방지됩니다.
--------------------------------------------------------------

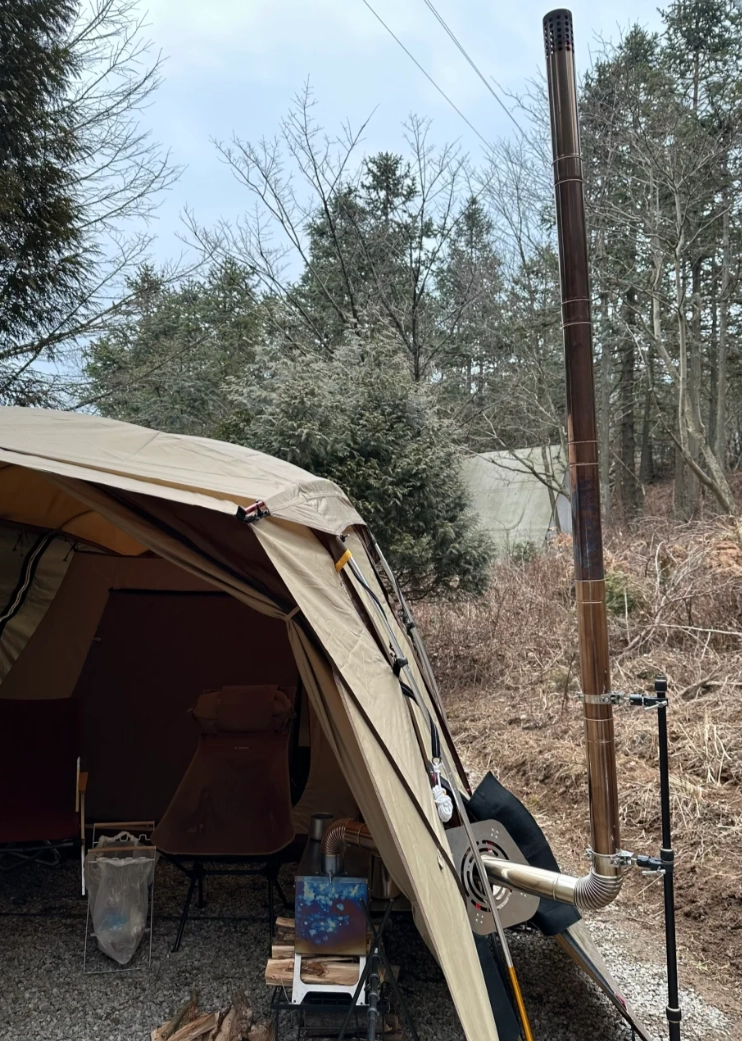

8. 가이라인 및 윈드 브레이싱
2mm 케블라 코드, 120° 간격, 장력 15N을 사용합니다.
3시간 후에 캔버스를 피로하게 하는 파이프 흔들림을 방지합니다.
스프링 클립을 추가하세요(포함됨) – 40N의 돌풍에서 코드가 풀리고 텐트 원단을 절약할 수 있습니다.
--------------------------------------------------------------
9. First-Light Burn-in 테스트
가벼운 0.5kg의 착화재, 댐퍼 100% 개방.
목표: 표면 온도 250°C에서 20분간 유지 – 실리콘 중합, 개스킷 메모리 설정.
텐트 내부 CO 경보 <50ppm = 통과.
--------------------------------------------------------------
10. 유지 보수 및 포장
- 파이프를 가볍게 두드려서 플라이애시를 버립니다.
- 식초를 묻힌 걸레로 안쪽을 닦고 말린 후 25×8cm 크기로 묶습니다.
- 티타늄 튜브백에 보관하세요 - 무게 90g, DDP 가격 $12.
--------------------------------------------------------------
11. 흔한 실수
- 잭 각도가 잘못되어서 비가 스토브 위로 떨어집니다.
- 오버랩 누락 → 파이프가 300°C에서 분리됨
- 폴리에스터 실 → 녹아서 구멍이 커짐
--------------------------------------------------------------
12. 교체 부품 주문 DDP
싱글 엘보, 개스킷 또는 2.1m 키트 전체 - 미국/EU 지역 DDP 배송(5-7일) 가능. 도매 최소 주문 수량 50세트, FOB 또는 DDP 아마존 FBA.
